Anbaulösungen

Drehgeber von Johannes Hübner Giessen sind in verschiedenen Größen und unterschiedlichen mechanischen Schnittstellen erhältlich. Für jeden Anbau ist umfangreiches, passendes Zubehör verfügbar. Und sollte es die Situation vor Ort erfordern, unterstützt der Engineering Support bei der Suche und Umsetzung nach einer kundenindividuellen Anbaulösung. Auf Wunsch sind auch Aufmaß und Montage vor Ort möglich.

Hohlwellenanbau

Für den direkten Anbau an Hohlwellen eignen sich sowohl optische Drehgeber als auch Magnetgeber.

Je nach Applikationswelle wird der maßgeschneiderte Hohlwellenanbau mit individuell ausgelegten Flansch- oder Einschraub-Adapterwellen sowie passenden Drehmomentstützen realisiert.

Optional gibt es Lösungen für den Hohlwellenanbau in isolierter Ausführung gegen unerwünschte Wellenströme. Auch ein sicherheitszertifizierter Anbau mit dauerfest ausgelegten Sicherheitsbauteilen und Fehlerausschluss nach DIN EN ISO 13849-2 (PL e) ist möglich.

Hohlwellenanbau mit Adapterwelle und passender Drehmomentstütze

Vollwellenanbau mit Flansch

Beim Vollwellenbau mit Flansch erfolgt die Montage des Drehgebers über eine Kupplung mit maßgeschneidertem Zwischenflansch.

Optional gibt es Lösungen für den Vollwellenanbau mit Flansch in isolierter Ausführung gegen unerwünschte Wellenströme. Ebenso ist ein sicherheitszertifizierter Anbau mit dauerfest ausgelegten Sicherheitsbauteilen und Fehlerausschluss nach DIN EN ISO 13849-2 (PLe) möglich.

Vollwellenanbau mit Einfachgelenkkupplung und einem passenden Flansch

Vollwellenanbau mit Fuß

Beim Vollwellenanbau mit Fuß wird der Drehgeber mittels einer passenden Kupplung an der Motorwelle befestigt. Darüber hinaus erfolgt eine Verschraubung des Drehgebers an einer fest fixierten Bodenplatte, die bei Bedarf kundenindividuell erstellt werden kann. Zum Ausrichten auf der Bodenplatte können metallene, auf den Fuß angepasste, Unterlegplättchen sowie unsere Montagelehre verwendet werden.

Optional gibt es Lösungen für den Vollwellenanbau mit Fuß in isolierter Ausführung gegen unerwünschte Wellenströme. Darüber hinaus ist ein sicherheitszertifizierter Anbau mit dauerfest ausgelegten Sicherheitsbauteilen und Fehlerausschluss nach DIN EN ISO 13849-2 (PL e) möglich.

Vollwellenanbau mit Fuß über eine Doppelgelenkkupplung

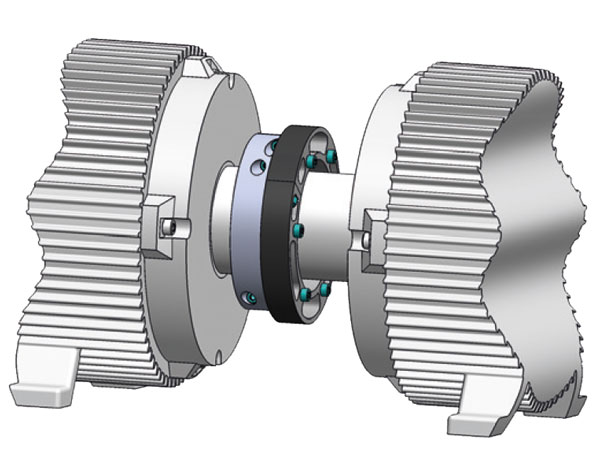

Anbau ohne freies Wellenende

Für Anbausituationen, bei denen kein freies Wellenende zur Verfügung steht, sind inkrementale und/oder absolute Magnetgeber die optimale Lösung. Mit einem geteilten Polrad lassen sie sich einfach und ohne aufwändige Montage- und Demontagearbeiten befestigen und sind so ideal für

Nachrüstungen und Modernisierungen geeignet, bei denen der Drehgeber in eine bestehende Anlage integriert werden muss.

Das Polrad wird dabei entweder am Wellenbund oder an einem geklemmten Zentrierring verschraubt. Der Abtastkopf wird an einer kundenindividuellen Halterungsvorrichtung fixiert.
